4 way switch/ Leo Pu und brummen

[Anonymous]

Hi...

Ich hab den großen Fehler ;-) gemacht mir nen 4 way switch in meine tele einzulöten.
Folgende Probleme sind aufgetreten:

Vom Hals PU gehen 3 Kabel weg weiss/rot/Masse. (Masse an Kappe) Weiss hab ich als Hot und Rot als Masse.
Vom Steg Leo-Sound 2 kabel gelb und schwarz.

In der Position 2 der schalterstellung hatte ich nen out ich Phase Effekt. Also habe ich einfach Gelb und schwarz vom Leo getauscht.

Nun ist zwar der humbucker effekt da uns auch die zwischenstellung klingt so wie es soll aber dafür brummt es ganz übel in Positionen wo der hals pu zugeschaltet wird und das brummen wird ganz ganz massiv lauter wenn ich die Saiten anfasse. Habe an der klinkenbuchse schon masse und hot getauscht aber das hat leider nix gebracht. Was ist falsch?
Kann das daher kommen das mein switch "bodenkontakt" hat?



[trekkerfahrer]

Dann probier doch einfach die noch übrigbleibende Variante aus und tausche rot und weiss vom Hals.

Gruß
Ralf



[Anonymous]

Aber dann hab ich ja wieder out ich phase ...



[Anonymous]

Kurze Frage:

Hast du die Tele-Bridge extra geerdet? Wenn nein, dann mach das mal.



[Anonymous]

Nein. Habe ich nicht. Dann löte ich da mal erde ran. Am Metall streifen mit den Reglerin ist auch nix. Soll ich da auch mal was dran löten?



[Anonymous]

Nein. Habe ich nicht. Dann löte ich da mal erde ran. Am Metall streifen mit den Reglerin ist auch nix. Soll ich da auch mal was dran löten?

Hi, ist nicht notwendig, da durch die Potis die Metallplatte "Masse" bekommt.


Lg NZ



[trekkerfahrer]

Meine Güte, wir reden aber heute aneinander vorbei.
Magman, wenn die Bridge nicht geerdet wäre, würde sich am Brummen nichts ändern wenn er die Saiten berührt.

Noisezone, die Potis bekommen Masse, aber die Saiten haben nichts damit zu tun, wir reden hier über eine Tele.

Chris, es ging mir darum, dass Du alles so wiederherstellst wie es ursprünglich war und das Out of Phase Problem durch die Änderung des Hals-PUs löst. Mir scheint Du hast hier Masse mit "Heiss" vertauscht.
Zumindest werden wir mit dieser Änderung systematisch, denn wenn es dann immer noch brummt ist es etwas völllig anderes.
Oder hast Du das Problem in der Zwischenzeit gelöst?



[Anonymous]

Nein. Habe ich nicht. Dann löte ich da mal erde ran. Am Metall streifen mit den Reglerin ist auch nix. Soll ich da auch mal was dran löten?

Noisezone, die Potis bekommen Masse, aber die Saiten haben nichts damit zu tun, wir reden hier über eine Tele.

Er fragte hier aber auch nach der Control Platte, welche durch die Potis (Verschraubung der Achsen mit der Platte) Masse bekommen....

Lg Nz



[trekkerfahrer]

Ich geb' auf...



[Anonymous]

Hi...

Kann das daher kommen das mein switch "bodenkontakt" hat?

Was soll das heißen ?

Berühren etwa die Lötkontakte vom Schalter den Boden der Elekronikausfräsung ?

Das könnte durchaus sein wenn hier Abschirmlack (Masse) mit den Kontakten in Berührung kommt....

Dann müsste das Brummen ja weg sein wenn du die zwei Schrauben der Platte lösen würdest und die Kontrollplatte bisl anhebst.



[Hako]

Hi Chris,

Ich hab den großen Fehler ;-) gemacht mir nen 4 way switch in meine tele einzulöten.

warum hast Du das denn auch getan...;-)?

Vom Hals PU gehen 3 Kabel weg weiss/rot/Masse. (Masse an Kappe) Weiss hab ich als Hot und Rot als Masse.

war das im ursprünglichen Zustand auch so?

Vom Steg Leo-Sound 2 kabel gelb und schwarz.
In der Position 2 der schalterstellung hatte ich nen out ich Phase Effekt. Also habe ich einfach Gelb und schwarz vom Leo getauscht.

tausch doch mal weiss/rot vom Hals-PU und löte gelb/schwarz vom Steg wieder zurück. Ach so, und die Kabel an der Buchse auch.....

Nun ist zwar der humbucker effekt da uns auch die zwischenstellung klingt so wie es soll aber dafür brummt es ganz übel in Positionen wo der hals pu zugeschaltet wird und das brummen wird ganz ganz massiv lauter wenn ich die Saiten anfasse. Habe an der klinkenbuchse schon masse und hot getauscht aber das hat leider nix gebracht. Was ist falsch?
Kann das daher kommen das mein switch "bodenkontakt" hat?

das klingt eher nach einem Problem mit der Polarität eines Pickups (Hals, s.o.). In diesem Falle brummt die Gitte fürchterlich, sobald Du die Saiten brerührst. Diese Tele-Neckpickups sind schon etwas problematisch, wegen der Erdung der Kappe. Bodenkontakt führt in der Regel eher zu Stille.....

Viele Grüße
Heiko



[Anonymous]

Bevor wir hier nun alle aneinander vorbeireden:

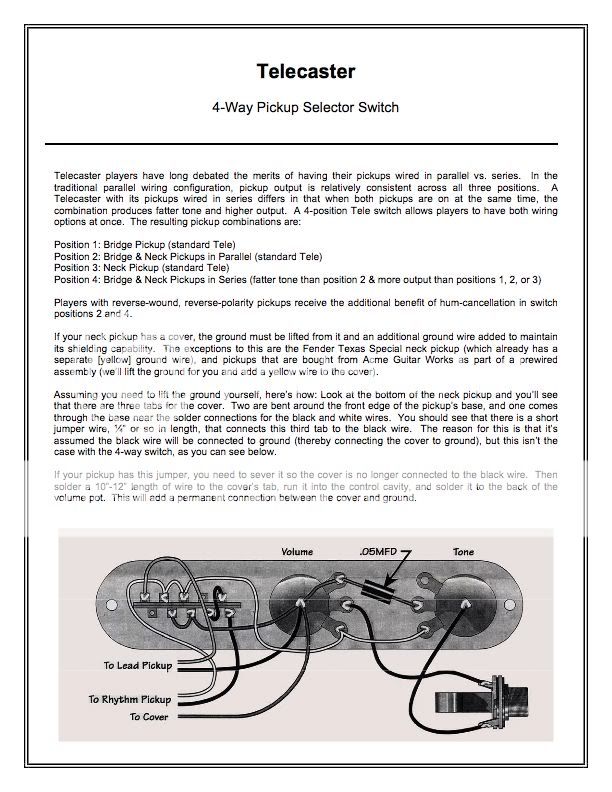

4-way Switching ist sehr geil an einer Tele, wenn man denn den zusätzlichen Sound auch wirklich einsetzt. Ich hab das schon öfters gemacht und hatte bis bei einem Seymour Duncan Broadcaster Pickup nie Probleme mit Brumm & Co. Wenn die Tele vorher mit 3-way Switch funktioniert und nicht gebrummt hat, dann sollte sie auch jetzt nicht brummen.

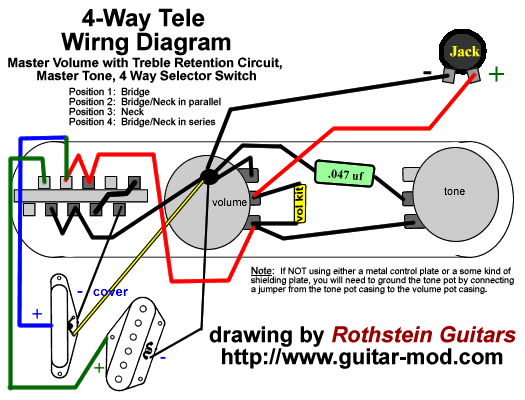

Man hält sich an ein Schema wie folgt und fertig ist die G'schicht:

oder:



[Anonymous]

Hallo Jungs,

huch hier ist ja was los. Also erstmal: DANKE AN ALLE, es hat jetzt Funktioniert, ich hab Masse an die Metallplatte (mit den Saiten) gelötet, und jetzt geht alles.

Wie die Tele ursprünglich mal verschaltet war, entzieht sich meiner kenntniss, da ich sofort am ersten Tag des Besitzes, den Hinteren SingleCoil raus geworfen habe und durch einen Hotrail ersetzt habe und den originalverbauten 5(!)-Way Switch durch einen Eyb Megaswitch verbaut hatte. Inzwischen habe ich aber genug "Heavy Metal" Gitarren so das ich auf einen guten Single-Coil "rückgerüstet" habe.



[Anonymous]

....ich hab Masse an die Metallplatte (mit den Saiten) gelötet, und jetzt geht alles.

Na siehste, lag ich doch richtig ;-)
