Hilfe Hilfe, Speaker Klinkenbuchse Verbindung

[Anonymous]

Hallo ihr Helfer, hab ein kleines Problem, ich will in meine 2x12 Box, die mit 2 Celestion Gold bestückt sind, einen G12H30 Anniversary einbauen, Mischbestückung.Der Gold hat jetzt keine Plus Minus Bezeichnung, sondern Rot und Schwarz als Anlegestelle, was ist da Plus ?
Und wo genau ist Plus bei der Klinkenbuchse, der Tip ist ja Plus und der Ring ist Minus, ich bin mir nicht ganz sicher was jetzt Ring ist.
Der Tip + Kontakt für das Kabel liegt doch unterhalb von dem Pappering, und der Minuskontakt direkt am umschließenden Teil für den Klinkenstecker, danke für die Hilfe, Michael.



[Big Daddy]

Der Tip + Kontakt für das Kabel liegt doch unterhalb von dem Pappering, und der Minuskontakt direkt am umschließenden Teil für den Klinkenstecker,

Richtig.

Am Speaker gilt: Rot ist Plus, schwarz ist Minus.



[Anonymous]

Hallo, es ist so :
Rot ist schwarz und Plus ist Minus.

Das war nur Spaß.
Man kann bei unbekannter Polarität mit einer 9V Batterie testen.
Beim kurzzeitigen Antippen der Batterie sollen alle Membranen
in die gleiche Richtung auslenken. Das wäre dann geichphasig.
V.H.



[Big Daddy]

Hallo, es ist so :
Rot ist schwarz und Plus ist Minus.

Am Starthilfekabel beim PKW isses so :lol:



[Anonymous]

Hallo Michi,

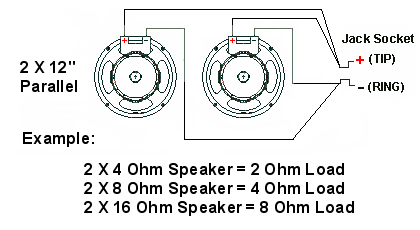

ja idR ist rot Plus und schwarz Minus, kann aber u.U. auch mal vertauscht sein. Macht aber eigentlich nur etwas, wenn du mehrere Speaker verkabelst (also 2 parallel). Dann kann man mit einer 9V Batterie testen, wenn beide Speaker in die selbe Richtung ausschlagen ist es richtig, wenn nicht, bei einem Speaker die Polarität tauschen.

Hier mal ein paar Links/Bilder die helfen könnten:

http://gaussmarkov.net/wordpress/parts/ ... and-plugs/



[russ]

Der Tip + Kontakt für das Kabel liegt doch unterhalb von dem Pappering, und der Minuskontakt direkt am umschließenden Teil für den Klinkenstecker,

Richtig.

Am Speaker gilt: Rot ist Plus, schwarz ist Minus.

ich hab grün und schwarz... und jetzt?
